轉向器，作為轉向係統中的關鍵減速傳動裝置，通常包含1~2級減速傳動副。根據傳動副的結構形式分類，目前在汽車領域廣泛下·采用的有循環球式和齒輪齒條式兩種。
循環球式轉向器由於采用滾動摩擦，因此具有較高的傳動效率、較低的能耗以及較高的靈敏度等優勢。同時，其加工精度亦高於其他類型的轉向器。

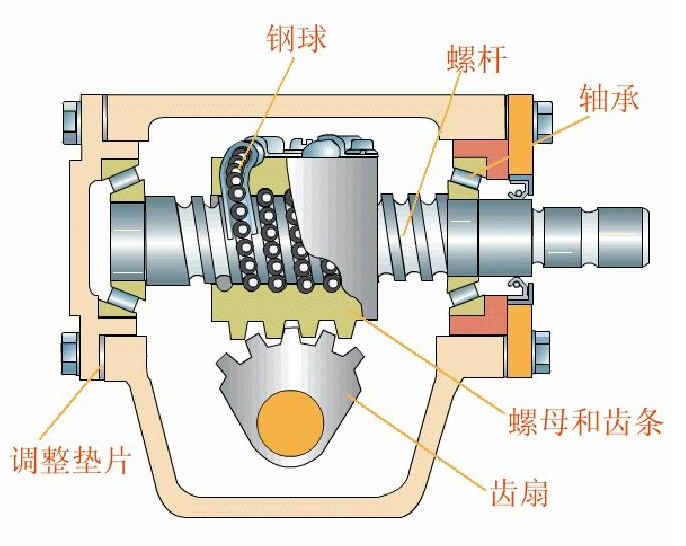

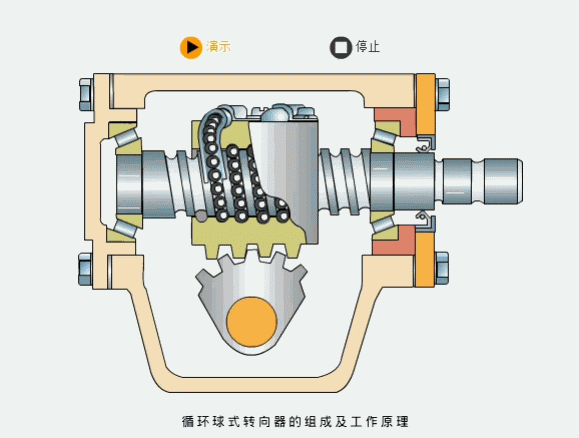

循環球式轉向器一般有兩級傳動副，第一級是螺杆螺母傳動副，第二級是齒條齒扇傳動副。本文分享的測量解決方案針對的是第一級傳動副，即螺杆螺母傳動副。
在循環球式轉向係統中，轉向螺杆與轉向螺母鋼球滾道的配合間隙有嚴格的要求，一般間隙應不超過0.1mm。因此，精確測量轉向螺杆與轉向螺母鋼球滾道的中徑尤為重要。
測量參數
螺杆螺紋的外徑
螺母螺紋的內徑
鋼球的直徑

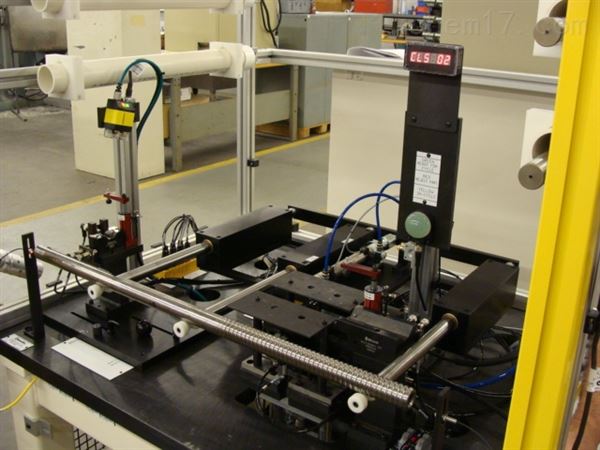

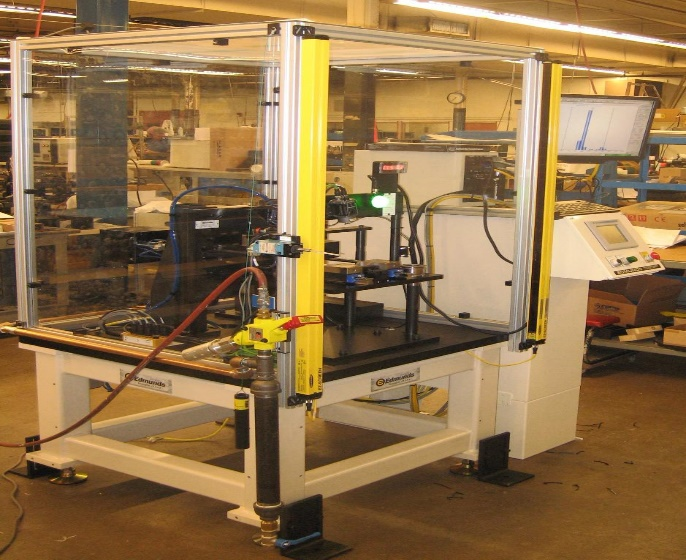

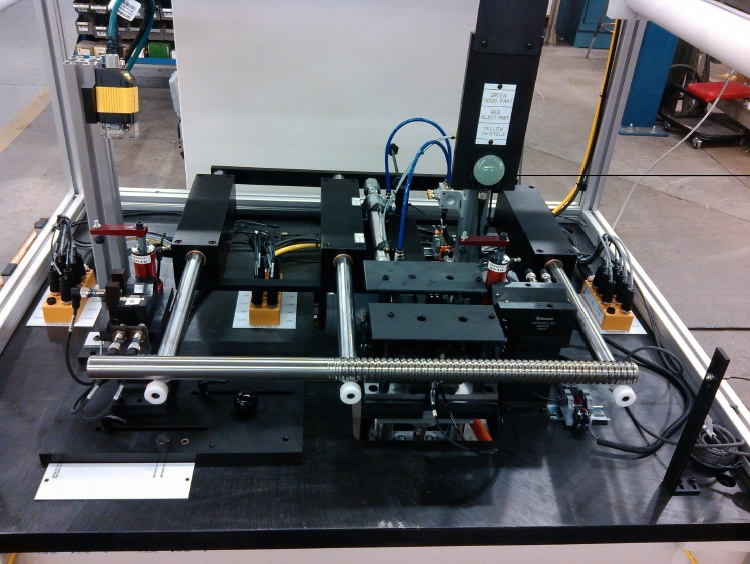

滾珠絲杠中徑測量工作站
采用先進的在線測量技術，能夠在線對比測量螺杆-閥組件滾道外徑和螺母滾道內徑，確保尺寸的一致性和準確性。從而選擇配對鋼球，確保螺杆-閥組件與螺母在裝配後轉動品質的控製。
自動化設備：隻需要手工裝卸，即可自動完成在線測量。
數據傳輸：數據輸出至計算機輔助測量係統（CAG），自動上傳至服務器。
CAG係統：計算機輔助測量係統（CAG）顯示測量結果和控製選擇配對鋼球。
測量精度：重複精度可達0.2μm。
動態測量：實時操作中進行動態測量OBD（絲杠中徑值或跨棒距）。
高精度：精準控製滾珠分組差值在2.5μm以內。
客戶案例
螺杆測量工作站

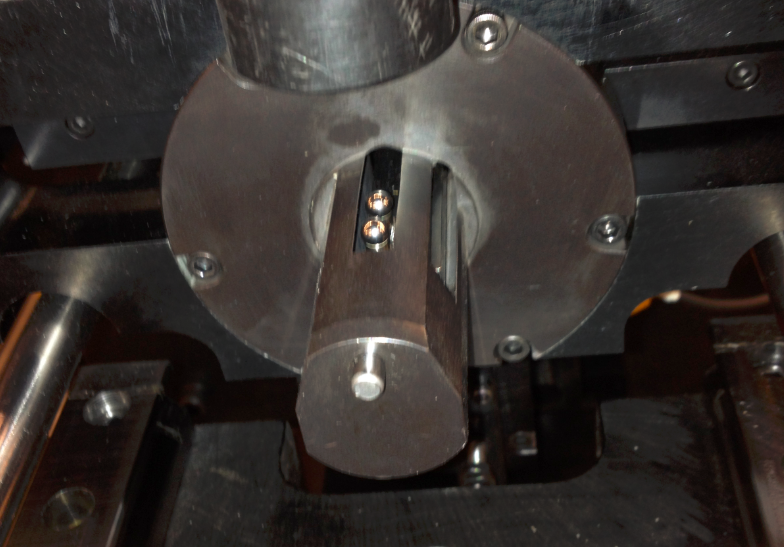

螺母測量工作站
